技术资讯｜油冷机应用案例及安装使用注意事项

发布时间:2024-03-26 08:38:31

油冷机应用案例



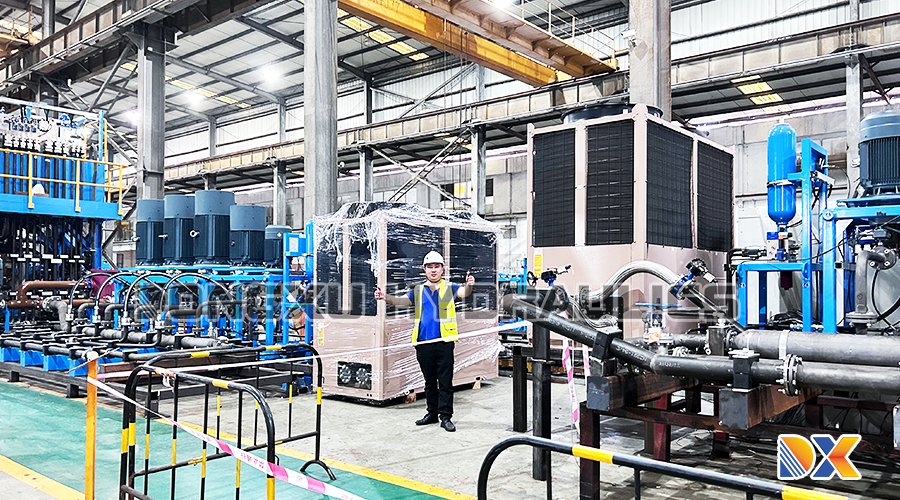

铝型材行业挤压机案例


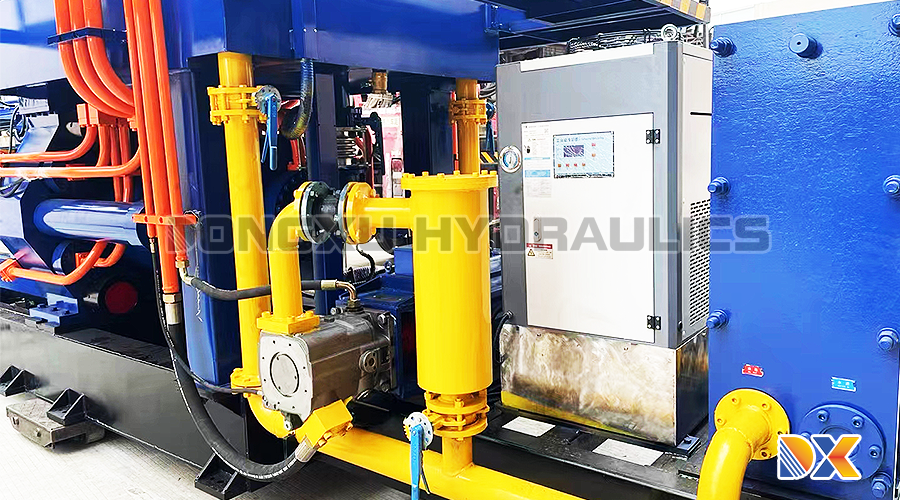

挤压机伺服案例



油压机案例

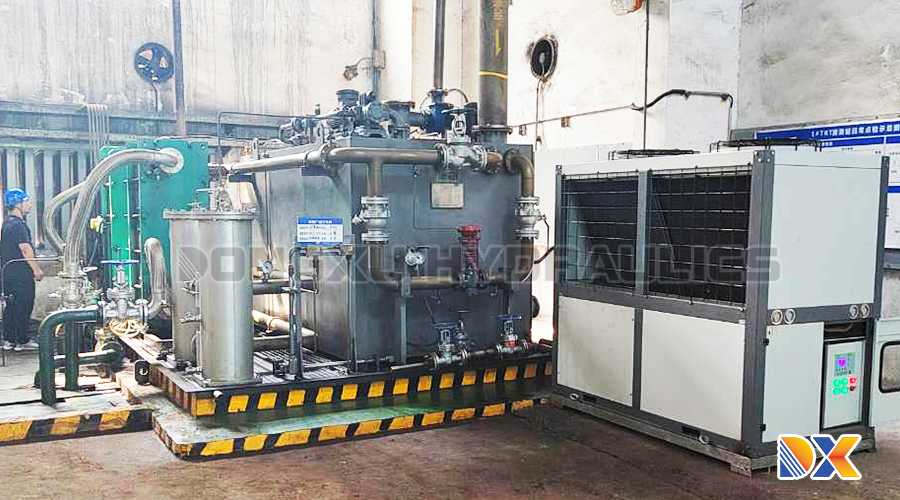

金属加工行业稀油润滑站案例

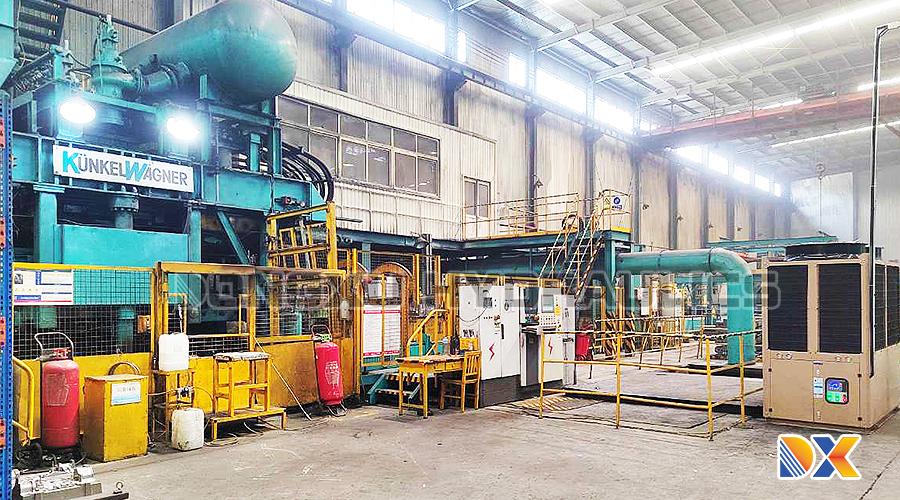

汽车零部件行业40箱静压造型线案例

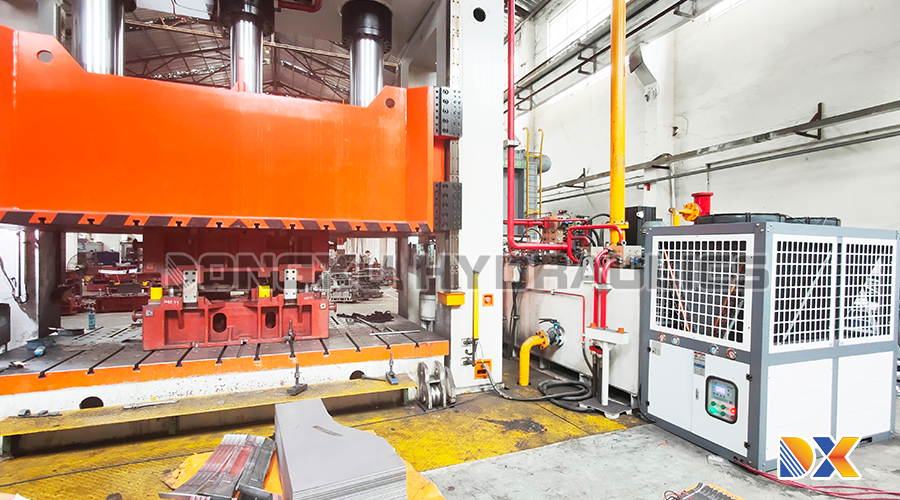

液压机案例

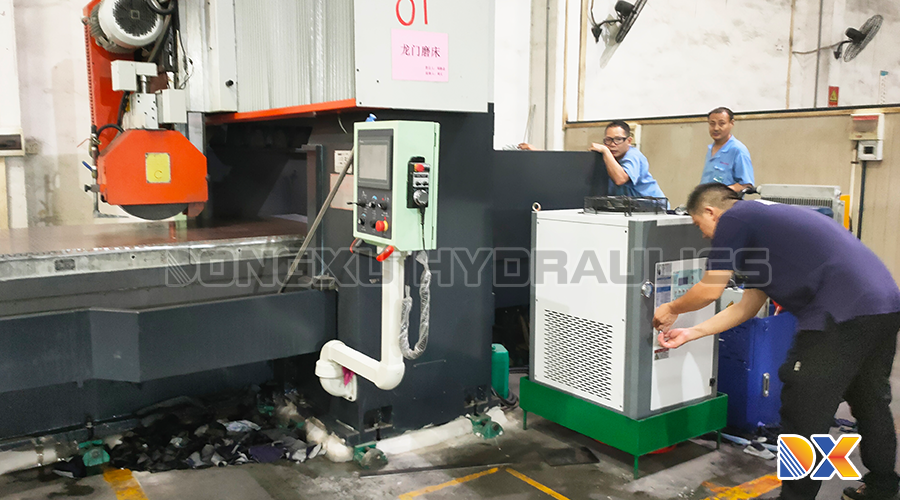

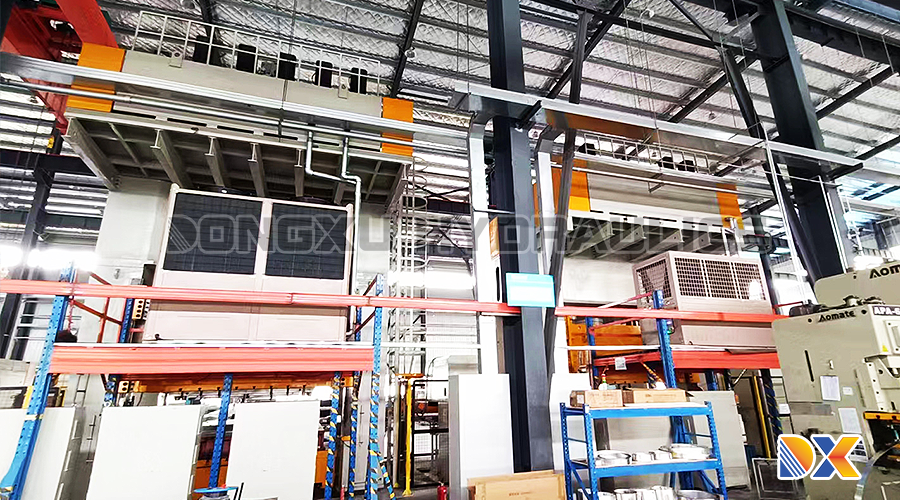

磨床案例


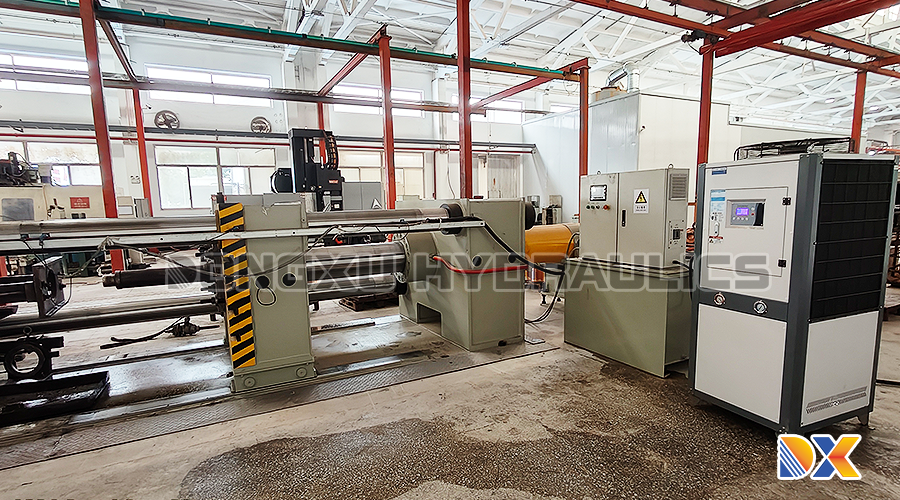

拉拔机案例


风力发电站系统案例

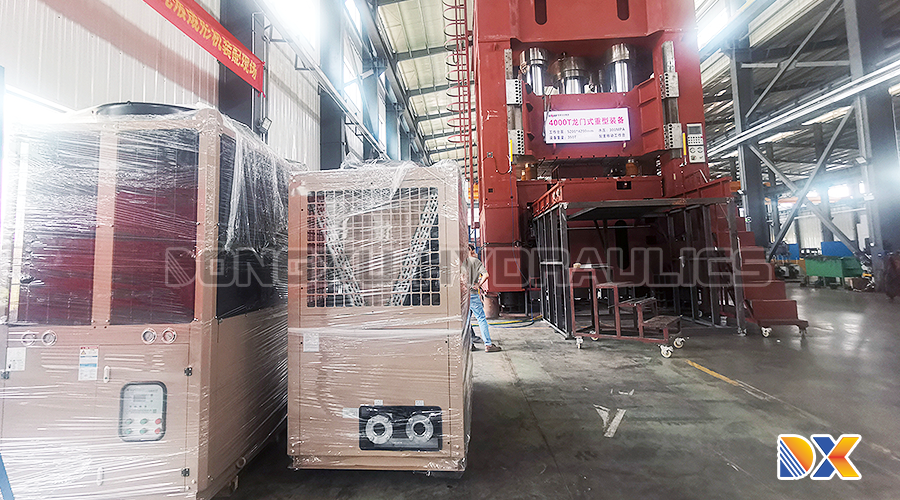

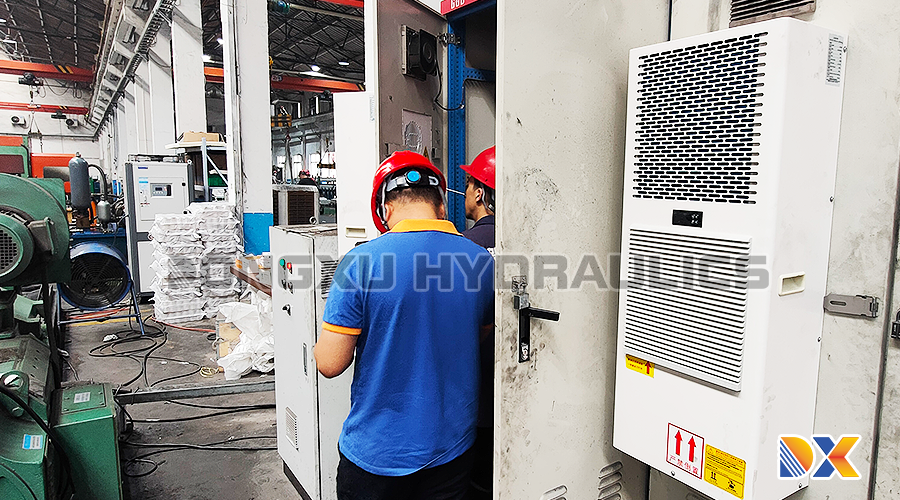

龙门式重力设备案例


油冷机安装使用注意事项


【负荷】建议按满负荷工作状态下的发热量*1.2选型。

【接线】产品电源接线、外控开关接口、报警输出接口，标准配置为接线端子。
             如若使用航空插座或矩形插座，请在订货时说明。
【电源】连接的电源制式需与样本一致，如不一致需在设计及订货时说明。
【报警】提供一对无源常开触点作为报警输出接口。
【管路】外部管路通径应与油冷却机通径相符，油管及接头承压必须≥1.6MPa。
【阻力】管路连接时，尽量减少弯头，外部管路阻力必须≤0.3MPa。
【吸油】进油口真空度请保持在0.03MPa以内，距离较远时油泵外置安装于油箱附近.
【油泵】若油泵外配，需提供一对常开无源触点与主机连锁，且流量要按样本匹配。
【阀门】建议进出油口加装大通径闸阀或蝶阀，便于检修。
【杂质】油液中不允许有大于50微米的杂质，或者丝状物质。
【通风】对应各机型，保留足够的吸排风空间及检修空间。
【环境】通风良好，无粉尘及腐蚀性气雾；无日晒雨淋，无热辐射，无振动。
【高温】环境温度超过35℃时需加大安全系数，大于43℃时需要特殊设计。
【位置】当油冷却机放置于机器上方时，夏季制冷量将会衰减20%左右，请另加设计余量20% 左右。
【介质】禁止使用水及水溶性液体、易燃性液体、腐蚀性液体。
【油号】油号：标准设计为46#油号，超标准需要说明。
【油温】最佳使用油温30-50℃，建议低于15℃时停止运行油泵。
【过滤】建议吸油口加100-200目钢丝过滤器。
【固定】外部油管需要在支架上固定，避免将重量压在油冷却机上，导致泄漏。
【避震】进出油口需软管连接，避免外部振动传至油冷却机内部。
【接口】油冷却机进油口尽量远离热油出口，出油口尽量靠近热油出口。
【注意】外接管径（包括接头的通径）应≥冷油机自身进出油口大小。
             吸油管道尽可能靠近油箱，吸油管长度≤4m。特殊安装条件管道须加长，请联系厂家技术。
             若本设备安装于油箱的上方时，请控制吸油的垂直高度＜0.6米。（特殊安装条件需联系厂家）。
【警告】禁止将本装置串接于液压系统回路，否则会导致循环油泵的油封开裂，从而漏油。
