安装示意图及使用注意示意

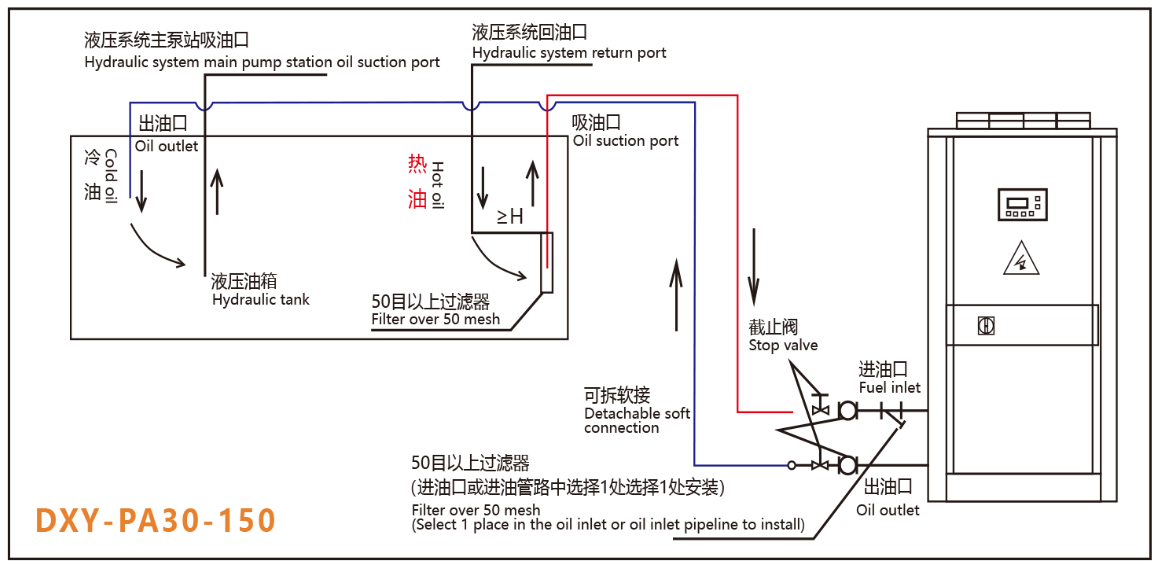

安装方式一

1、油冷机的吸油口与出油口之间应保持适当的距离（保证油箱温度均匀），吸油口位置应靠近液压系统回油区域，但也要保持一定的距离，建议H≥ 200mm（防止热冲击，对制冷系统的影响）

2、为减少能量损失，冷油机的进出油口在条件许可，加装保温材料。

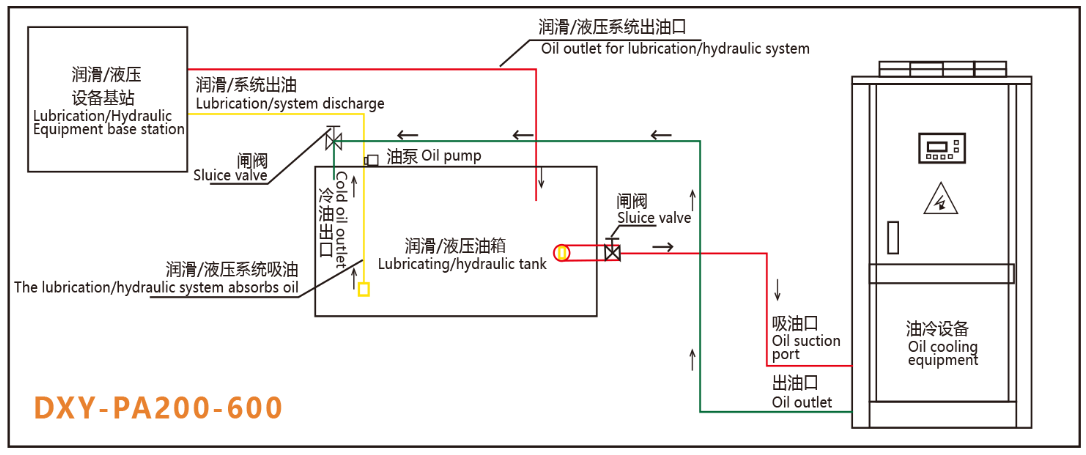

安装方式二

1、本油冷机连接管安装方式：吸油管需安装在油箱侧面中下部位置,开孔焊接接口 安装闸阀。用钢丝软管或硬管连接至机器端口。如用硬管连接至机器，对接机器的进出有口需用软管链接，防止震动损坏机器内部管道。

2、油冷机连接油箱的管路长度需控制在3米范围内。吸油口油箱内部需加装大号过滤器。如条件特殊需加长连接管道，此时应放大连接管道管径，管道外需做保温处理。

3、油冷机链接配管需等于或大于机器标配管径。

4、严格按照以上安装示意图进行安装油冷机的进出油口。
