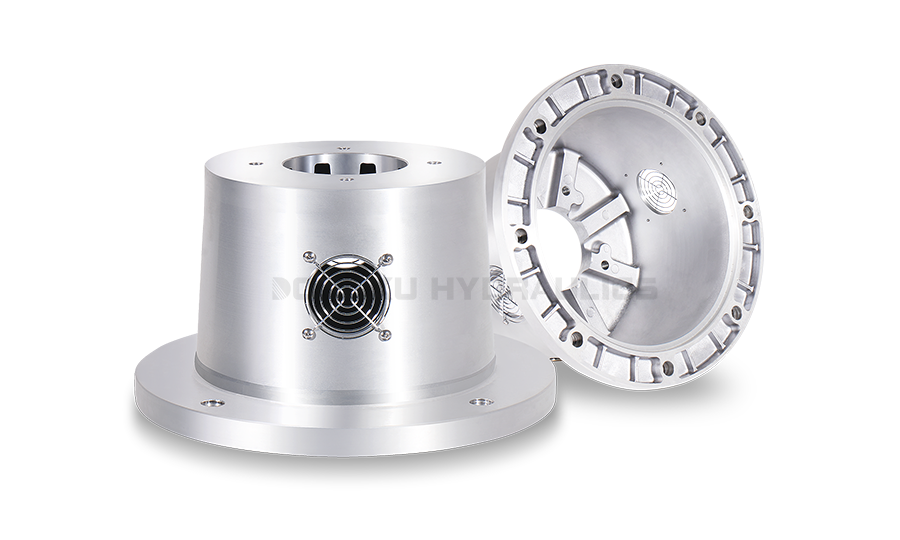

铝合金钟形罩选型描述
1、用于连接IEC标准电机和液压油泵
2、钟形罩底部不是实体而是有加强筋的
3、侧面有透气孔,方便观察机器运转情况
4、可用于重负荷
5、可供立式、卧式电机的选择。

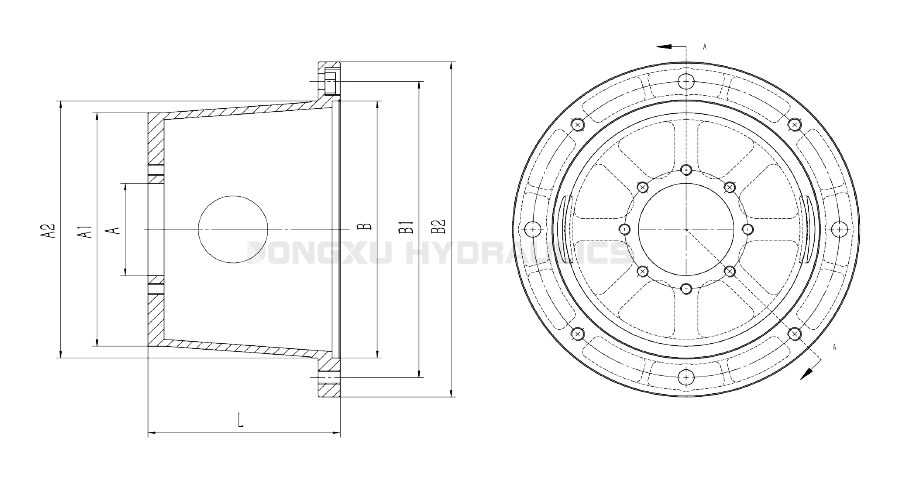

钟形罩图纸

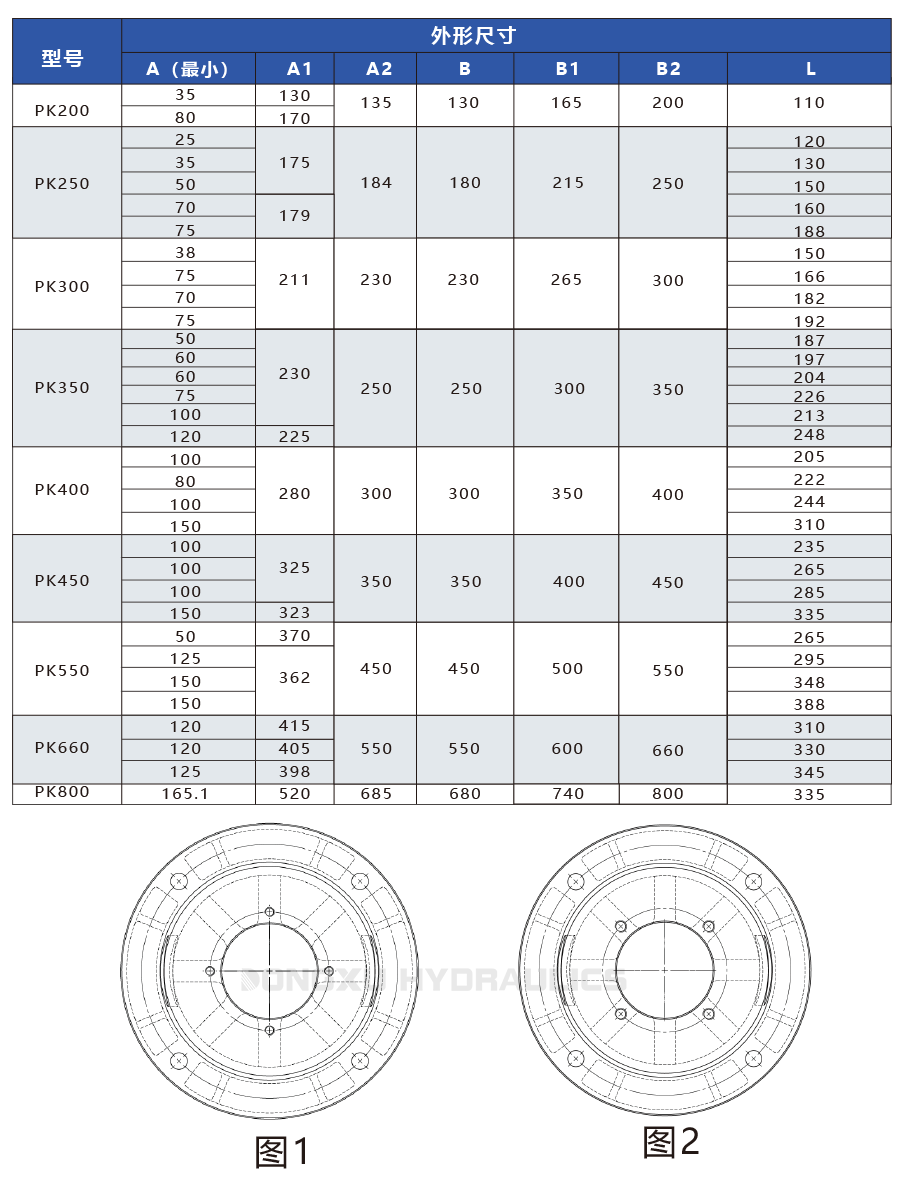

钟形罩型号参数

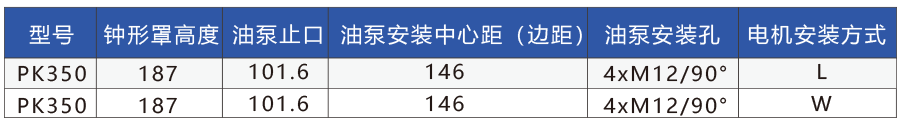

钟形罩选型描述(举例)
L 表示:立式安装电机端4个通孔 4个螺纹孔
W表示:卧式安装电机端4个通孔
90°表示:油泵安装(见示意图1)
45°表示:油泵安装(见示意图2)
备注:由客户提供油泵型号和参数,以供应商出图确认为主

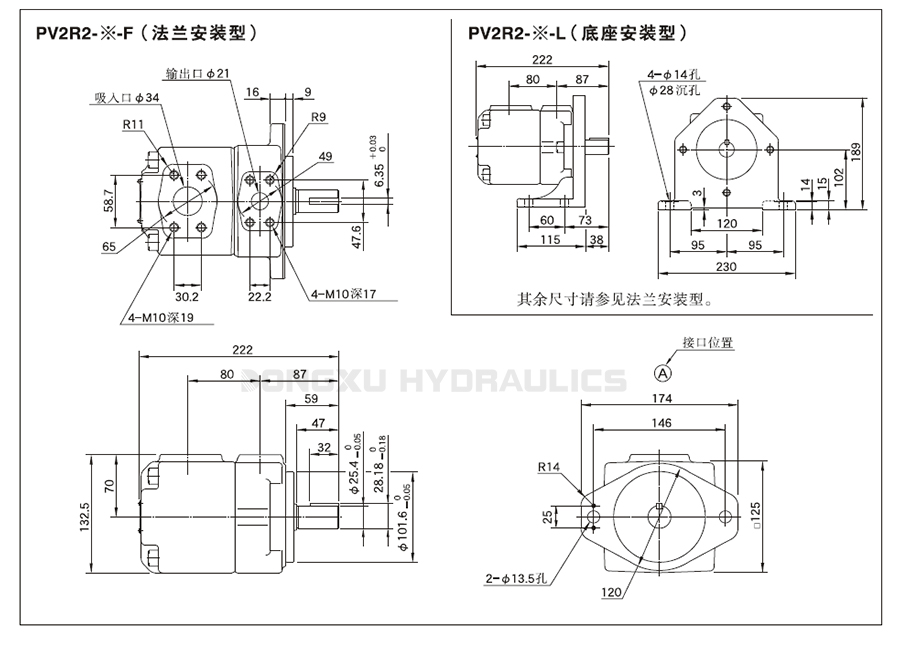

选型前请提供油泵参数(举例)
GR弹性联轴器选型描述
产品结构:由左右两个金属爪形轴套和中间一个聚氨酯星型弹性体组成。
金属爪形轴套材质:45钢
星型弹性体材质:特殊聚氨酯(硬度98SHA,紫色)。
该产品是一款扭向弹性联轴器,具有失效保护功能。其结构尺寸紧凑、重量轻且转动惯量小,还可以传递较高扭矩。联轴器较高的运行质量和工作寿命均得益于产品本身所有表面经过精加工。由特殊聚氨酯制成的星型弹性体可以有效阻尼联轴器在运行中产生的振动,进而吸收动力端、设备端不均匀运转所伴随的冲击,轴在安装时产生的偏差可以因弹性体的鼓形齿式设计而避免应力集中,最终有效纠正轴向、径向和角向安装偏差。

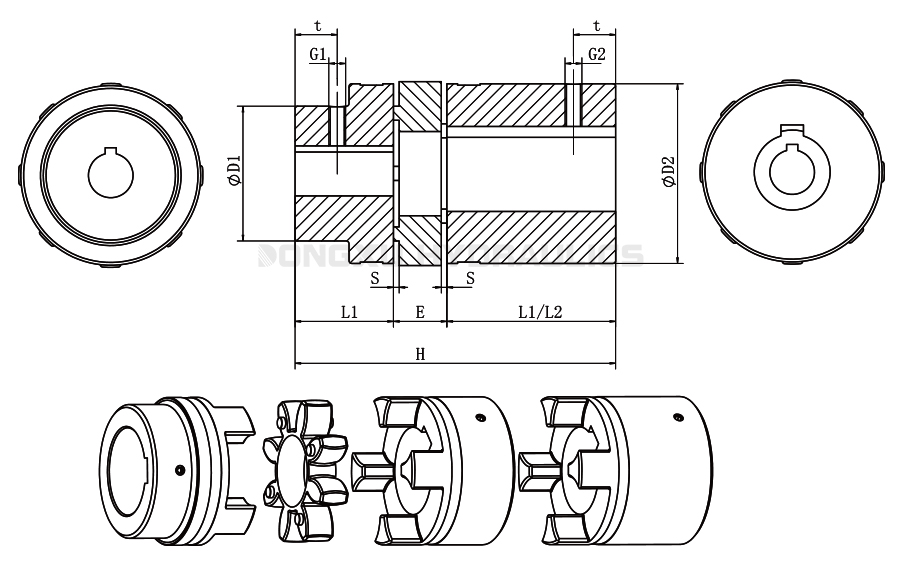

联轴器图纸

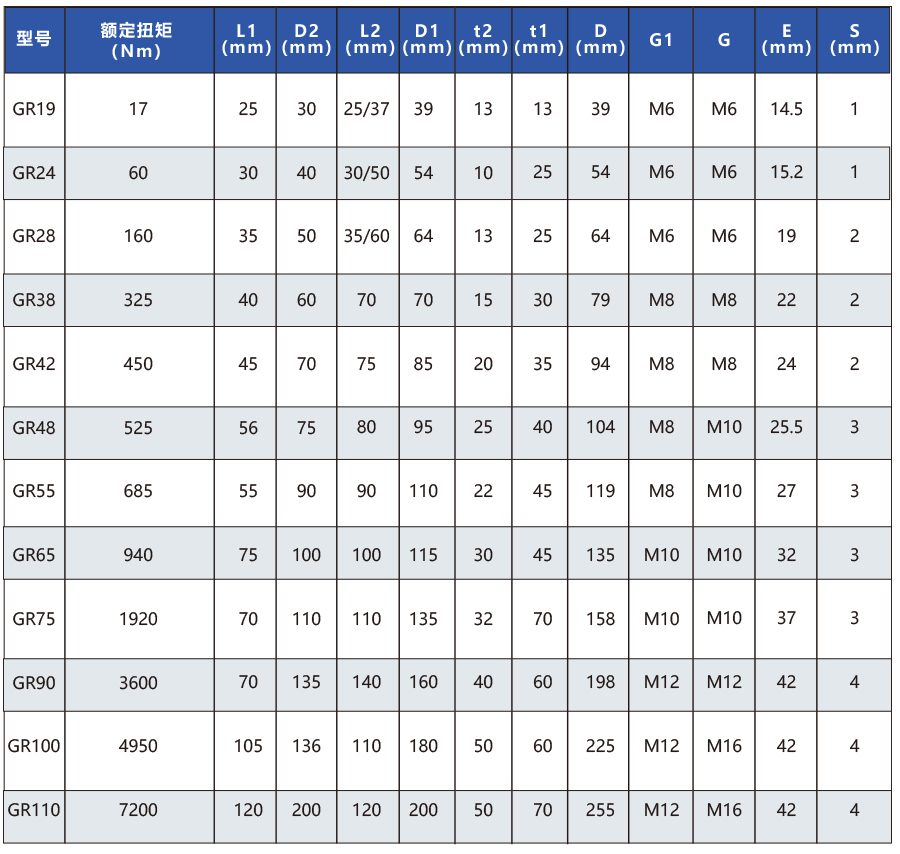

联轴器型号参数
联轴器选型描述(举例)
