星型、梅花、内齿……这么多种类型的联轴器，液压系统联轴器怎么选？
由于绝大多数液压泵轴在设计时是没考虑承受径向力和轴向力，因此不允许在轴端直接安装皮带轮、齿轮、链轮，必须通过联轴器连接泵轴。 如果泵与联轴器的同轴度超标、装配存在偏差，随着转速提高，离心力会加大联轴器变形，变形又反过来加大离心力，形成恶性循环，最终产生振动和噪音，严重影响泵的使用寿命。
所以，本文将带大家了解不同联轴器的特性，以便进行选型和维护。
一、常用联轴器有哪些优缺点? 液压系统使用的都是弹性体联轴器，最常用的是以下三种：尼龙套内齿联轴器、梅花联轴器、星型联轴器。 1.尼龙内齿联轴器 材质：铸铁、粉末冶金、45钢，弹性体为尼龙 优点： ● 结构简单，成本较低 ● 安 装方便，对中要求相对宽松 ● 适合常规工况下的动力传输 缺点： ● 缓冲减振性能一般 ● 齿面磨损后间隙增大，噪音上升 ● 需要定期检查齿部磨损情况 适用场景：对成本敏感、负载平稳、噪音要求不高的普通液压系统。 2.梅花联轴器 材质：铸铁、45钢、铸钢，弹性体为聚氨酯（PU）、丁腈橡胶（NBR） 优点： ● 弹性元件（梅花垫）缓冲减振效果好，适合有振动的场合 ● 结构紧凑，安装便捷 ●弹性体：梅花垫一般为黄色，容易识别 缺点： ● 同等规格下，承受扭矩的能力不如星型联轴器 ● 梅花垫属易损件，需定期更换 ● 梅花垫花瓣为圆弧形，接触面积相对较小

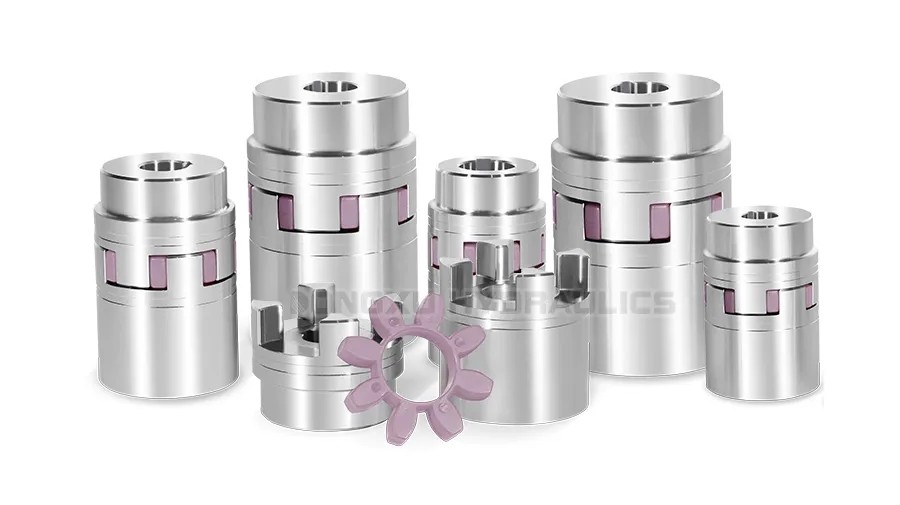

3.星型联轴器
材质：铸铁、45钢、铸钢、铝合金，弹性体为聚氨酯（PU）、丁腈橡胶（NBR）
优点：
● 同等规格下，星型联轴器能够承受的扭矩比梅花联轴器更大
● 减振性能良好，能补偿轴向、径向和角向偏
● 转矩范围广：20~35000 N·m，通用性强，可替代多款国内外产品
缺点：
● 缓冲效果略低于梅花联轴器
● 弹性体：GR星型垫对温度敏感，一般为-10℃~+80℃
选型总结：
1. 追求综合性能、适配绝大多数工业液压设备：优先选择星型弹性联轴器，重载、通用工况适配性拉满。
2. 设备频繁启停、冲击震动大，侧重降噪减震：选用梅花联轴器。
3. 普通小型液压站、预算有限、负载平稳无降噪需求：可选尼龙内齿联轴器。
